CFZ真空饋通-電極直徑2.4mm

CFZ系列饋通是基于MIL-C-5015軍用標準設計的電氣連接器，采用螺紋連接，用于提供穩定的信號傳輸。

立即咨詢立即咨詢

咨詢電話：15301310116

微信：15301310116Email：sales@madison-tech.com

產品詳情

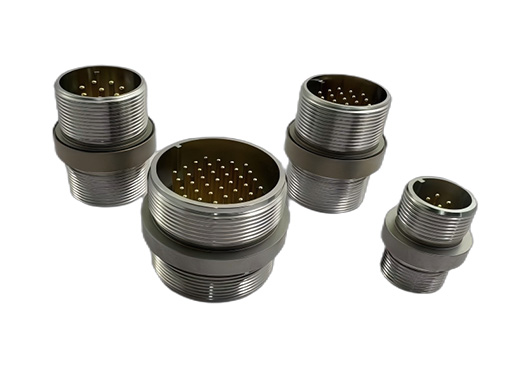

CFZ系列真空饋通是基于MIL-C-5015軍用標準設計的電氣連接器，采用螺紋連接，用于提供穩定的信號傳輸。電極直徑為2.4mm的CFZ饋通可選4/7/8針，采用雙端連接方式。由于尺寸較大，可兼容的最小尺寸法蘭為CF63，焊接多個饋通則需要更大尺寸的法蘭，可根據需求定制法蘭饋通，或選擇可焊接版饋通。CFZ-2.4mm饋通引腳材料為鍍金NiFe合金，密封材料為玻璃陶瓷。適用最高電壓為500VDC，額定電流為每針23A，適用溫度范圍-200~200℃，極限真空<1E-10mbar。可選配饋通兩端的連接器及線纜。

產品特征

CFZ型饋通是基于MIL-C-5015軍用標準設計的電氣連接器,采用螺紋連接，可穩定傳輸信號。

有4/7/8針。

采用雙端連接的方式。

尺寸較大，最小需使用CF40/63的法蘭。

可在大型法蘭上焊接多個饋通。

可提供兩端的連接器及線纜。

可根據需求定制法蘭和饋通。

產品參數

CFZ-2.4mm真空饋通規格參數
引腳標準	MIL-C-5015
引腳直徑 ?	2.4 mm
引腳材料	鍍金NiFe合金
密封材料	玻璃陶瓷
最高電壓	500V DC
額定電流	每針23A
溫度范圍	-200℃~200℃
極限真空	<1×10^-10 mbar
漏率	<1×10^-12 Pa·m³/s He

產品尺寸

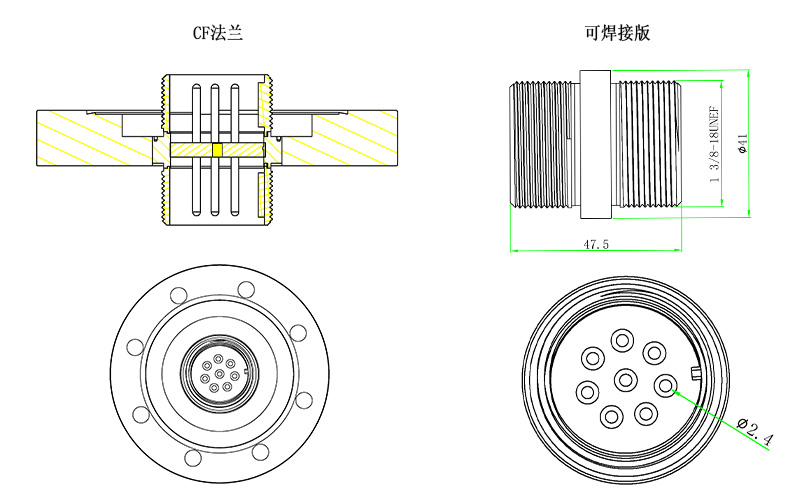

CFZ真空饋通-電極直徑2.4mm尺寸

CFZ-2.4mm真空饋通+CF法蘭選型表
針數	法蘭	型號
4	CF63	MT130-CFZ24-04DS-C63
7	CF63	MT130-CFZ24-07DS-C63
8	CF63	MT130-CFZ24-08DS-C63
Note: 其中8有少量現貨。其他貨期6-8周；其他法蘭請咨詢客服。

CFZ-2.4mm真空饋通+焊接版選型表
針數	直徑?A (mm)	長度B (mm)	螺紋C	型號
8	41	47.5	1 3/8-18UNEF	MT130-CFZ24-08DS-WV

CFZ-2.4mm真空饋通相關配件
真空端連接器+插針	MT131-CFZ24-08DS-PK-SET等
真空線纜	MT165-KAPM系列
大氣端連接器	MT131-CFZ24-08DS-AIR等
