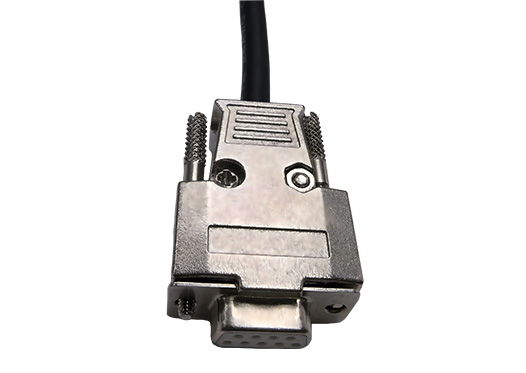

Sub-D型饋通大氣端連接器

Sub-D真空型饋通大氣端連接器是用于真空系統大氣端的信號傳輸組件，提供09/15/25/37/50針多種規格。

立即咨詢立即咨詢

咨詢電話：15301310116

微信：15301310116Email：sales@madison-tech.com

產品詳情

Sub-D真空型饋通大氣端連接器是用于真空系統大氣端的信號傳輸組件，提供09/15/25/37/50針多種規格。外殼材質為聚合物，最高工作溫度65℃（特殊材質除外），采用螺絲固定。大氣端線纜提供定制化選項，用戶可根據需求選擇線纜類型（對應Sub-D的具體針數）、兩端接頭類型（可選公頭、母頭、無接頭或其他特殊Sub-D類型的接頭）及定制線纜長度，以滿足不同應用場景的需求。

產品參數

大氣連接器規格參數
外殼材質	聚合物
大小	標準Sub-D大小
引腳數量	9/15/25/37/50
最高溫度	65℃，特殊材質除外
固定方式	螺絲

大氣連接器型號
引腳數量	型號
9	MT102-DB09FS-AIR
15	MT102-DB15FS-AIR
25	MT102-DB25FS-AIR
37	MT102-DB37FS-AIR
50	MT102-DB50FS-AIR

大氣線纜選型
定制線	接頭部分		線纜	大氣線纜表示
	線纜類型	兩端的公母接頭	線的長度	/
	D09/15/25/37/50:Sub-D的具體針數	F:母頭 M:公頭 X:不接接頭型號：FF,FM,FX,MX,MM	500:500mm其他長度均可	/
MT168	D09	FF	500	AIR
示例：	MT168-D09FF-500-AIR
示例描述：	大氣線纜，兩端均采用DB09大氣接頭；線纜長度為500mm
客戶明確需求
備注：1. 型號中的09為DB接頭引腳數量，可選09、15、25、37、50。 2. 也可以是HD【高密】，或者MD【微型】類型的特色Sub-D類型的接頭。 3. 型號中的500為線纜長度，可根據需求定制。 4. 大氣線纜如果有特殊要求請注明。
