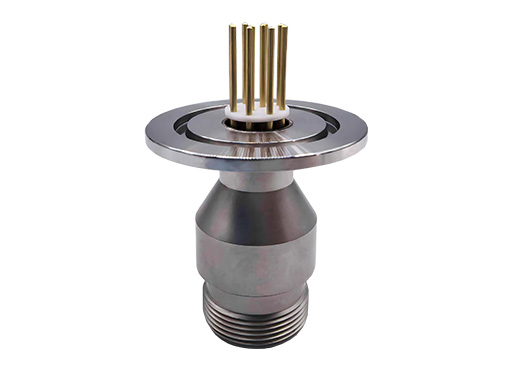

MS10型真空饋通

MS10真空饋通采用螺紋連接，適用于在真空系統中傳輸可靠的電信號。

立即咨詢立即咨詢

咨詢電話：15301310116

微信：15301310116Email：sales@madison-tech.com

產品詳情

MS10真空饋通采用螺紋連接，適用于在真空系統中傳輸可靠的電信號。引腳標準MIL-C-5015，直徑1.6mm，材料為鍍金NiFe，密封材料為玻璃陶瓷。最高電壓700VDC，額定電流每針10A，溫度范圍-50~200℃，極限真空優于1E-10mbar。由于饋通尺寸較大，CF16/40/63及KF40法蘭可容納饋通數量為1，大型法蘭上可焊接多個饋通，也可根據需求定制法蘭饋通，或選擇可焊接版。相關配件包括真空端連接器、插針（可單獨使用）、真空線纜及大氣端連接器。

產品特征

MS型饋通，使用螺紋連接，適用于在真空實驗室中傳輸可靠的電信號。

饋通尺寸較大，CF16、CF63法蘭均只可焊接一個。

可在大型法蘭上焊接多個饋通。

可提供兩端的連接器及線纜。

可根據需求定制法蘭和饋通。

產品參數

MS10型真空饋通規格參數
引腳標準	MIL-C-5015
引腳直徑 ?	1.6 mm
引腳材料	鍍金NiFe
密封材料	玻璃陶瓷
最高電壓	700V DC
額定電流	每針10A
溫度范圍	-50℃~200℃
極限真空	<1×10^-10 mbar
漏率	<1×10^-12 Pa·m³/s He

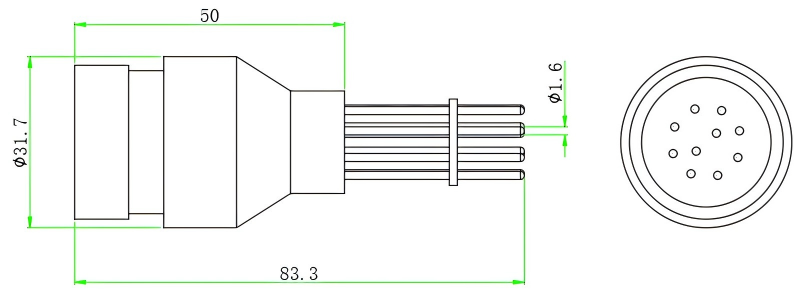

產品尺寸

MS10型真空饋通饋通

MS10型真空饋通+CF法蘭選型表
法蘭	饋通數量	型號
CF16	1	MT110-MS10-C16
CF40	1	MT110-MS10-C40
CF63	1	MT110-MS10-C63

MS10型真空饋通+KF法蘭選型表
法蘭	饋通數量	型號
KF40	1	MT110-MS10-K40
備注：其他法蘭及饋通組合請咨詢客服

MS10真空饋通+焊接版選型表
饋通數量	型號
1	MT110-MS10-WV

MS10型真空饋通相關配件
真空端連接器插針	MT160-PCRC-1.6【可單獨使用】
真空端連接器	MT110-CON-MS10-PK-SET
真空線纜	MT165-KAPM系列
大氣端連接器	MT110-CON-MS10-AIR
