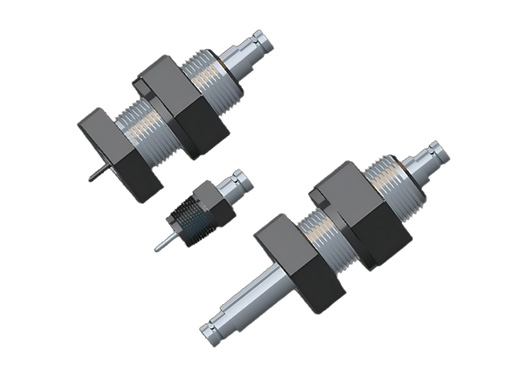

BNC-NPT型同軸饋通

NPT系列饋通的真空端連接方式采用NPT螺紋，適用于需要可靠信號傳輸和牢固連接的應用場景。

立即咨詢立即咨詢

咨詢電話：15301310116

微信：15301310116Email：sales@madison-tech.com

產品詳情

NPT系列饋通的真空端連接方式采用NPT螺紋，適用于需要可靠信號傳輸和牢固連接的應用場景。這里以BNC饋通為例，將真空端連接方式改為NPT螺紋，即BNC-NPT饋通，可選單端或雙端饋通（其他同軸饋通也可以改裝）。BNC-NPT饋通采用接地屏蔽方式，阻抗匹配不固定，導體直徑2.4mm，最高電壓500VDC，最大電流3A，溫度范圍-200~450℃，極限真空<1E-7mbar。BNC-NPT饋通可兼容最小NPT鎖緊法蘭尺寸為3/8"，最小BP螺母鎖緊法蘭尺寸為1/4"，可咨詢定制其他法蘭及饋通組合。相關配件可選真空端或大氣端的連接器及線纜。

產品特征

NPT型饋通將真空連接方式修改為NPT螺紋，適用于需要可靠信號傳輸和牢固連接的場合。

本部分以BNC饋通為例，其他同軸饋通同樣可以改裝。

可選配兩端的連接器及線纜。

可根據需求定制法蘭和饋通。

產品參數

BNC-NPT型同軸饋通規格參數
屏蔽類型	接地屏蔽
阻抗匹配	不固定
導體直徑?	2.4 mm
最高電壓	500V DC
最大電流	3A
溫度范圍	-200℃~450℃
極限真空	<1×10^-7 mbar
漏率	<1×10^-12 Pa·m³/s He

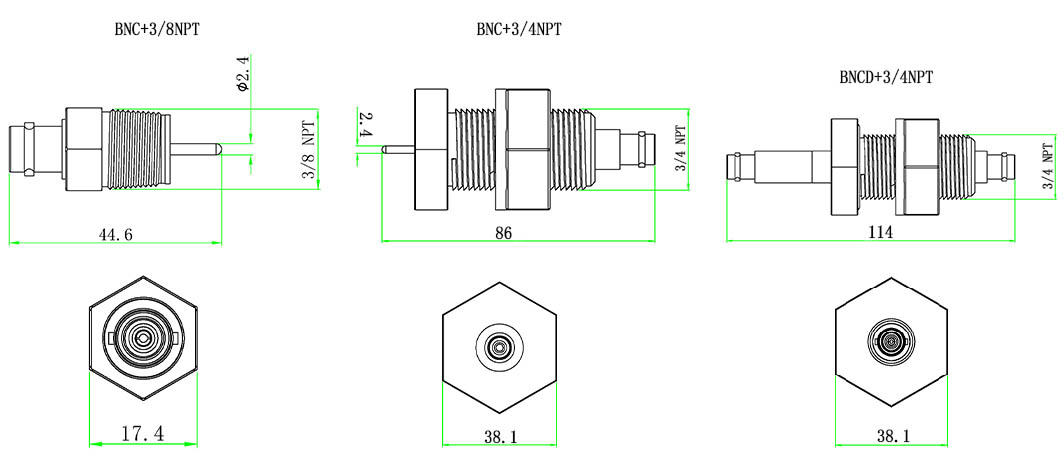

產品尺寸

BNC-NPT型同軸饋通尺寸

NPT鎖緊法蘭選型表
法蘭	饋通	饋通數量	型號
3/8” NPT鎖緊法蘭	BNC	1	MT140-BNC-3_8NPT
3/4” NPT鎖緊法蘭	BNC	1	MT140-BNC-3_4NPT
3/4” NPT鎖緊法蘭	BNCD	1	MT140-BNCD-3_4NPT

BP螺母鎖緊法蘭選型表
法蘭	饋通	饋通數量	型號
1/4”BP螺母鎖緊法蘭	BNC	1	MT140-BNC-1_4BP
1/4”BP螺母鎖緊法蘭	BNCD	1	MT140-BNC-1_4BP
備注：其他法蘭及饋通組合請咨詢客服

BNC及BNCD同軸饋通相關配件
BNC真空端連接器	MT160-PPOC-2.4 MT160-CRFC-2.4 MT145-CON-SBNC-VAC
BNCD真空端連接器	MT145-CON-BNC-VAC
真空線纜	MT165-PTFE50，MT165-KAP50， MT165-KAPM系列
大氣端連接器	MT145-CON-BNC-AIR
大氣端連接器+線纜	MT145-BNC-MX-500-AIR等
