高功率饋通可選1/2/4/8/12針（可定制），饋通材質為不銹鋼和陶瓷，電極可選鎳、銅等多種材質。
產品詳情

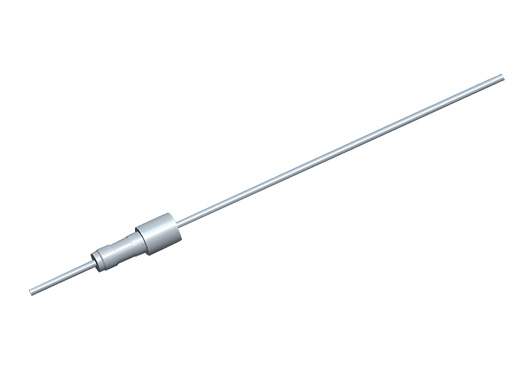

高功率饋通可選1/2/4/8/12針（可定制），饋通材質為不銹鋼和陶瓷，電極可選鎳、銅等多種材質，電極直徑2.4mm。最高電壓為14KV，其中銅電極最大電流為50A，鎳電極最大電流為15A。當電壓為5KV時，銅電極最大電流為30A，鎳電極為15A。溫度范圍-200~450℃，極限真空<1E-10mbar。由于饋通尺寸較小，適用于尺寸受限的應用場景，可咨詢定制其他法蘭饋通和電極材質組合，或選擇可焊接版饋通。可選配饋通兩端的連接器及線纜。
產品特征
高功率饋通。
多種材質可選：鎳、銅，其他材質可咨詢客服。
尺寸小，適用尺寸受限的應用場景。
可選配兩端的連接器及線纜。
可根據需求定制法蘭和饋通。
產品參數
2.4mm高功率饋通規格參數 | |
材質 | 不銹鋼、陶瓷 |
導體材質 | 鎳(Ni)、銅(Cu) |
導體直徑? | 2.4mm |
最高電壓 | 最高14KV DC |
最大電流 | 50A |
溫度范圍 | -200℃~450℃ |
極限真空 | <1×10-10 mbar |
漏率 | <1×10-12 Pa·m3/s He |

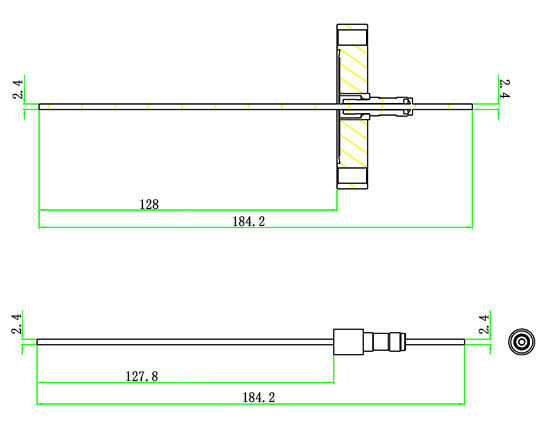

產品尺寸
5KV 30A高功率真空饋通+CF法蘭選型表 | ||||||
針數 | 導體材質 | 導體直徑(mm) | 電流(A) | 電壓(KV) | CF16法蘭對應型號 | CF40法蘭對應型號 |
1 | 銅(Cu) | 2.4 | 30 | 5 | MT150-24CU5K-C16 | MT150-24CU5K-C40 |
2 | 銅(Cu) | 2.4 | 30 | 5 | MT150-24CU5K-2-C16 | MT150-24CU5K-2-C40 |
4 | 銅(Cu) | 2.4 | 30 | 5 | / | MT150-24CU5K-4-C40 |
8 | 銅(Cu) | 2.4 | 30 | 5 | / | MT150-24CU5K-8-C40 |
12 | 銅(Cu) | 2.4 | 30 | 5 | / | MT150-24CU5K-12-C40 |
1 | 鎳(Ni) | 2.4 | 15 | 5 | MT150-24NI5K-C16 | MT150-24NI5K-C40 |
2 | 鎳(Ni) | 2.4 | 15 | 5 | MT150-24NI5K-2-C16 | MT150-24NI5K-2-C40 |
4 | 鎳(Ni) | 2.4 | 15 | 5 | / | MT150-24NI5K-4-C40 |
8 | 鎳(Ni) | 2.4 | 15 | 5 | / | MT150-24NI5K-8-C40 |
12 | 鎳(Ni) | 2.4 | 15 | 5 | / | MT150-24NI5K-12-C40 |
14KV 50A高功率真空饋通+CF法蘭選型表 | ||||||
針數 | 導體材質 | 導體直徑(mm) | 電流(A) | 電壓(KV) | CF16法蘭對應型號 | CF40法蘭對應型號 |
1 | 銅(Cu) | 2.4 | 50 | 14 | MT150-24CU14K-C16 | MT150-24CU14K-C40 |
2 | 銅(Cu) | 2.4 | 50 | 14 | MT150-24CU14K-2-C16 | MT150-24CU14K-2-C40 |
4 | 銅(Cu) | 2.4 | 50 | 14 | / | MT150-24CU14K-4-C40 |
1 | 鎳(Ni) | 2.4 | 15 | 14 | MT150-24NI14K-C16 | MT150-24NI14K-C40 |
2 | 鎳(Ni) | 2.4 | 15 | 14 | MT150-24NI14K-2-C16 | MT150-24NI14K-2-C40 |
4 | 鎳(Ni) | 2.4 | 15 | 14 | / | MT150-24NI14K-4-C40 |
備注：其他法蘭和導體材質的組合請咨詢客服。 | ||||||
| 高功率真空饋通+焊接版選型表 | |||||
| 針數 | 導體材質 | 導體直徑(mm) | 電流(A) | 電壓(KV) | 型號 |
| 1 | 銅(Cu) | 2.4 | 30 | 5 | MT150-24CU5K-WV |
| 1 | 鎳(Ni) | 2.4 | 15 | 5 | MT150-24NI5K-WV |
| 1 | 銅(Cu) | 2.4 | 50 | 14 | MT150-24CU14K-WV |
| 1 | 鎳(Ni) | 2.4 | 15 | 14 | MT150-24NI14K-WV |
| 2.4mm高功率真空饋通相關配件 | |
| 連接器 | MT160-PPOC-2.4 MT160-CRFC-2.4 |
| 真空線纜 | MT165-KAPM系列 |
