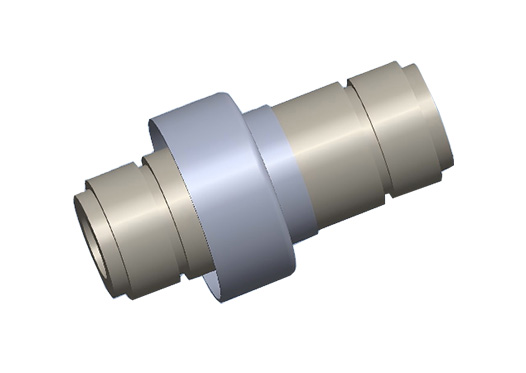

ND50/NDF50 N型同軸饋通

雙端N型同軸饋通同樣具有50Ω阻抗匹配。

立即咨詢立即咨詢

咨詢電話：15301310116

微信：15301310116Email：sales@madison-tech.com

產品詳情

雙端N型同軸饋通同樣具有50Ω阻抗匹配，最高頻率為200MHz，大氣端為螺紋固定，可選采用接地屏蔽的ND50雙端饋通或采用浮地屏蔽的NDF50雙端饋通，采用標準的N型真空端接口。最高電壓3KV，最大電流5A，溫度范圍-200~300℃，極限真空<1E-10mbar。該饋通可兼容的最小標準法蘭尺寸為CF25，CF63法蘭最多可兼容該饋通數量為2，可根據需求定制法蘭饋通，或選擇可焊接版饋通。相關配件可選饋通真空端或大氣端的連接器及線纜。

產品特征

N型饋通大氣端螺紋固定。

具有50Ω阻抗匹配，最高頻率為200MHz。

CF25法蘭上可焊接1個，CF40法蘭上最多可焊接1個。

可選配兩端的連接器及線纜。

可根據需求定制法蘭和饋通。

產品參數

ND50/NDF50同軸饋通規格參數
屏蔽類型	ND50：接地屏蔽 NDF50：浮地屏蔽
阻抗匹配	50Ω
導體直徑?	真空標準N型接頭
最高電壓	3000V DC
最大電流	5A
頻率范圍	AC to 200MHz
溫度范圍	-200℃~300℃
極限真空	<1×10^-10 mbar
漏率	<1×10^-12 Pa·m³/s He

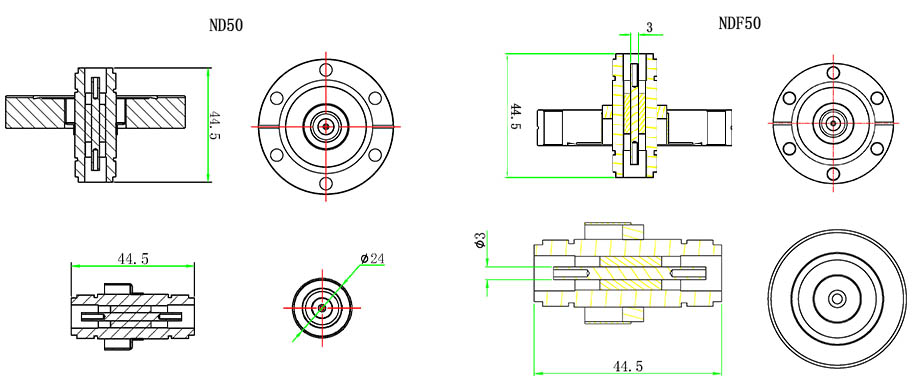

產品尺寸

ND50/NDF50 N型同軸饋通尺寸

ND50/NDF50 N型同軸饋通+CF法蘭選型表
法蘭	饋通數量	ND50型號	NDF50型號
CF40	1	MT140-ND50-C40	MT140-NDF50-C40
CF63	1	MT140-ND50-C63	MT140-NDF50-C63
CF63	2	MT140-ND50-C63-2	MT140-NDF50-C63-2

ND50/NDF50 N型同軸饋通+KF法蘭選型表
法蘭	饋通數量	ND50型號	NDF50型號
KF40	1	MT140-ND50-K40	MT140-NDF50-K40
備注：其他法蘭及饋通組合請咨詢客服

ND50/NDF50 N型同軸饋通+焊接版選型表
饋通數量	ND50型號 (? 24mm)	NDF50型號 (? 24mm)
1	MT140-ND50-WV	MT140-NDF50-WV

N型同軸饋通相關配件
真空端連接器	MT145-CON-N-VAC
真空線纜	MT165-PTFE50同軸線，MT165-KAP50同軸線，MT165-KAPM系列
真空端連接器+線纜	MT145-N-MX-PTFE-500-VAC等
大氣端連接器	MT145-CON-N-AIR
大氣端連接器+線纜	MT145-N-MX-500-AIR
