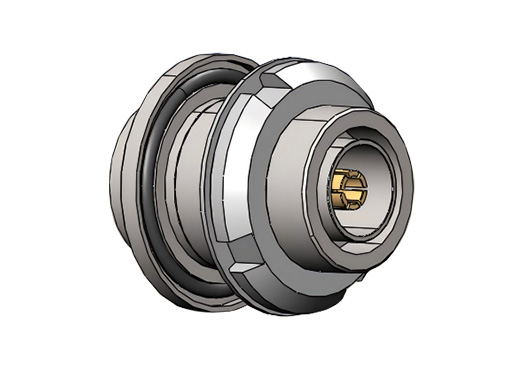

高功率7/16同軸饋通

7/16高頻高功率同軸饋通雙端采用標準7/16接口。

立即咨詢立即咨詢

咨詢電話：15301310116

微信：15301310116Email：sales@madison-tech.com

產品詳情

7/16高頻高功率同軸饋通雙端采用標準7/16接口，接地屏蔽，具有50Ω阻抗匹配。最高頻率可達7.5GHz，可承受瞬間電壓峰值為4KV（有效值），適用電壓<2.7KV@50Hz，最大功率為1.8KW@1GHz，溫度范圍-20~150℃。推薦使用KF50法蘭，也可根據需求定制法蘭饋通，或選擇可焊接版饋通。相關配件可選真空端或大氣端的連接器及線纜。

產品特征

高頻高功率同軸饋通。

雙端，接地屏蔽。

推薦法蘭KF50。

可選配兩端的連接器及線纜。

可根據需求定制法蘭和饋通。

產品參數

高功率7/16同軸饋通規格參數
屏蔽類型	接地屏蔽
阻抗匹配	50Ω
導體直徑?	雙端，標準7/16接頭
最高電壓	4KV eff max / <2.7KV @ 50Hz
最大功率	1.8KW at 1 GHz
頻率范圍	AC to 7.5 GHz
溫度范圍	-20℃~150℃
漏率	<1×10^-9 Pa·m³/s He

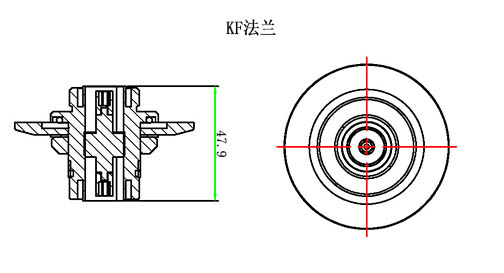

產品尺寸

高功率7/16同軸饋通尺寸

高功率7/16同軸饋通+KF法蘭選型表
法蘭	饋通數量	型號
KF50	1	MT140-7_16-K50
備注：其他法蘭及饋通組合請咨詢客服

高功率7/16同軸饋通+KF法蘭選型表
饋通數量	型號
1	MT140-7_16-WV

7/16同軸饋通相關配件
真空端連接器	MT145-CON-7_16-VAC
真空線纜	MT165-RG-393/U (PTFE)
真空端連接器+線纜	MT145-7_16-MX-500-VAC等
大氣端連接器	MT145-CON-7_16-AIR
大氣端連接器+線纜	MT145-7_16-MX-500-AIR等，可定制
