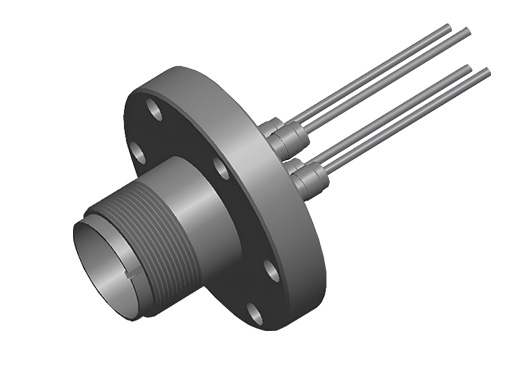

MS型功率饋通適用于儀器應用場景中所需求的高密度信號輸入，可兼容超高真空。
產品詳情
MS型功率饋通適用于儀器應用場景中所需求的高密度信號輸入，可兼容超高真空。電極直徑為2.4mm的MS饋通可選2/3/4/5/7/8針，不同針數的饋通外形尺寸相同，兼容CF40法蘭。饋通材質為不銹鋼和陶瓷，電極材質可選銅或鎳，最高電壓為700VDC，銅電極最大電流為23A/針，鎳電極最大電流為15A/針，溫度范圍-200~450℃，極限真空<1E-10mbar。該饋通包含大氣端連接器，可選配真空端連接器及真空線纜。可根據需求定制法蘭和饋通數量。
產品特征
儀器應用中需求的高密度信號輸入。
超高真空兼容材質。
2-8針：2/3/4/5/7/8，所有引腳的外觀尺寸相同。
CF40法蘭。
包含大氣端連接器，可選配真空端連接器。
可根據需求定制法蘭和饋通數量。
產品參數
MS-SCOKETS--2.4mm真空饋通規格參數 | |
材質 | 不銹鋼、陶瓷 |
導體材質 | Cu，Ni |
導體直徑? | 2.4 mm |
最高電壓 | 700V DC |
最大電流 | Cu:23A max per pin |
溫度范圍 | -200℃~450℃ |
極限真空 | <1×10-10 mbar |
漏率 | <1×10-12 Pa·m3/s He |
產品尺寸
MS-SCOKETS-2.4mm真空饋通+CF法蘭【鎳(Ni)導體】選型表 | ||||
針數 | 法蘭 | 導體材質 | 電流 | 型號 |
2 | CF40 | 鎳(Ni) | 15A | MT152-MS24NI700-2-C40 |
3 | CF40 | 鎳(Ni) | 15A | MT152-MS24NI700-3-C40 |
4 | CF40 | 鎳(Ni) | 15A | MT152-MS24NI700-4-C40 |
5 | CF40 | 鎳(Ni) | 15A | MT152-MS24NI700-5-C40 |
7 | CF40 | 鎳(Ni) | 15A | MT152-MS24NI700-7-C40 |
8 | CF40 | 鎳(Ni) | 15A | MT152-MS24NI700-8-C40 |
備注：其他法蘭及饋通組合請咨詢客服 | ||||
MS-SCOKETS-2.4mm真空饋通+CF法蘭【銅(Cu)導體】選型表 | ||||
針數 | 法蘭 | 導體材質 | 電流 | 型號 |
2 | CF40 | 銅(Cu) | 23A | MT152-MS24CU700-2-C40 |
3 | CF40 | 銅(Cu) | 23A | MT152-MS24CU700-3-C40 |
4 | CF40 | 銅(Cu) | 23A | MT152-MS24CU700-4-C40 |
5 | CF40 | 銅(Cu) | 23A | MT152-MS24CU700-5-C40 |
7 | CF40 | 銅(Cu) | 23A | MT152-MS24CU700-7-C40 |
8 | CF40 | 銅(Cu) | 23A | MT152-MS24CU700-8-C40 |
| MS-SCOKETS-2.4mm饋通相關配件 | |
| 大氣端連接器 | MT152-CON-MS24-2/3/4/5/7/8-AIR系列 |
| 真空端連接器 | MT160-PISC-2.4 |
| MT160-PPOC-2.4 | |
| 真空線纜 | MT165-KAPM系列 |
